配電箱安裝步驟詳解，柜間母排連接應注意安裝距離
來源：一修房屋快修官網 時間：2016-12-21 瀏覽量：5642

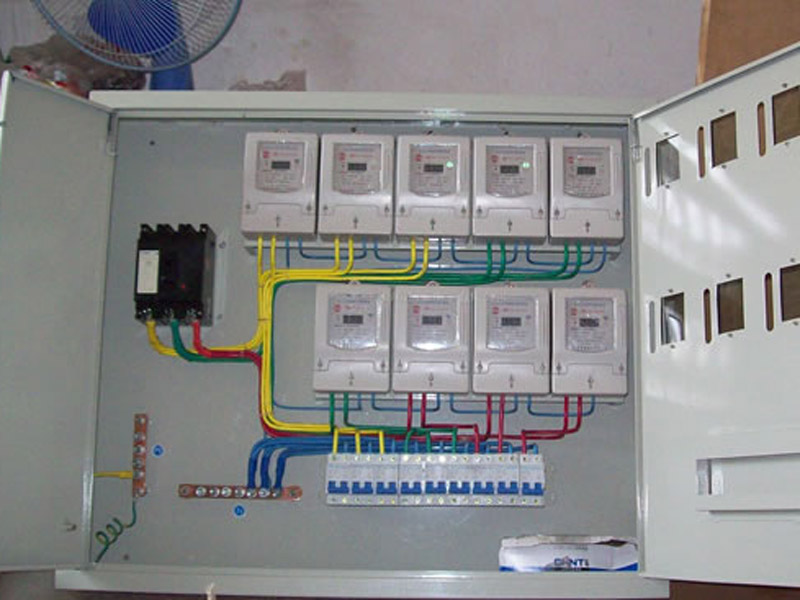

配電箱是每家每戶都有的主控電路的重要環節，那么配電箱安裝方法步驟是怎樣的呢？一起和小編來看一下：
相關知識： 配電箱安裝
配電箱是每家每戶都有的主控電路的重要環節，那么配電箱安裝方法步驟是怎樣的呢？一起和小編來看一下：
1、柜（盤）安裝：應按施工圖的布置，將配電柜按照順序逐一位在基礎型鋼上。單獨柜（盤）進行柜面和側面的垂直度的調整可用加墊鐵的方法解決，但不可超過三片，并焊接牢固。
成列柜（盤）各臺位后，應對柜的水平度及盤面偏差進行調整，應調整到符合施工規范的規定。
2、掛墻式的配電箱可采用膨脹螺栓固定在墻上，但空心磚或砌塊墻上要預埋燕尾螺栓或采用對拉螺栓進行固定。
3、柜（盤）接地：每臺柜（盤）單獨與基礎型鋼連接，可采用銅線將柜內PE排與接地螺栓可靠聯結，并必須加彈簧墊圈進行防松處理。每扇柜門應分別用銅編織線與PE排可靠聯結。
4、柜（盤）頂與母線進行連接，注意應采用母線配套扳手按照要求進行緊固，接觸面應涂中性凡士林。柜間母排連接時應注意母排是否距離其他器件或殼體太近，并注意相位正確。

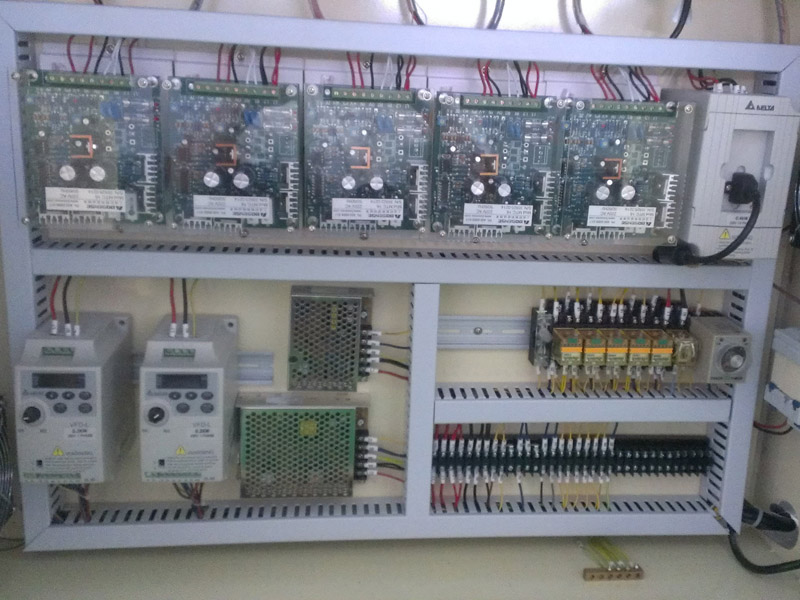

5、控制回路檢查：應檢查線路是否因運輸等因素而松脫，并逐一進行緊固，電器元件是否損壞。原則上柜（盤）控制線路在出廠時進行了校驗，不應對柜內線路私自進行調整，發現問題應與供應商聯系。
6、控制線校線后，將每根芯線煨成圓圈，用鍍鋅螺絲、眼圈、彈簧墊連接在每個端子板上。端子板每側一般一個端子壓一根線，多不能超過兩根，并且兩根線間加眼圈。多股線應涮錫，不準有斷股。
7、安裝好后，要對配電箱進行試驗調試。試驗內容：高壓柜框架、母線、避雷器、高壓瓷瓶、電壓互感器、電流互感器、各類開關等。3、調整內容：過流繼電器調整，時間繼電器、信號繼電器調整以及機械連鎖調整。
